Kubernetes - MSA(Microservice Architecture) - API Server Dashboard 구축 - 2

2. API Server Dashboard 구축

: 작업을 수월하게 하기 위하여 ui를 제공해주었다.

  하단의 작업들은 대시보드 구축 작업을 진행하는 작업을 나타낸 것 이다.



• dashboard 기본 구성 및 확인

: kubectl apply -f https://raw.githubusercontent.com/kubernetes/dashboard/v2.0.0-beta1/aio/deploy/recommended.yaml

- dashboard 관련 배포 yaml 파일을 실행하여 기본 구성 파일을 설치한다.



• dashboard namespace 확인

kubectl gat pods --all -namespaces

: dashobard 추가 확인과정을 통하여 최종적으로 작동하는지 조회한다. (running 표시 확인)



Cluster 작동 확인 (dashboard 접근 시 필수)

: kubectl cluster-info를 통하여 확인한다.



• dashboard API 서버 접근 권한 설정

: grep 'client-certificate-data' ~/.kube/config | head -n 1 | awk '{print $2}' | base64 -d >> kubecfg.crt

* kubeconfig.crt 파일 작성 시 client-certificate-data 정보를 입력해주는 역할을 수행(최종 생성)

  cat kubecfg.crt 명령어로 위 스크린샷 확인 가능 (crt 파일 조회)



: grep 'client-key-data' ~/.kube/config | head -n 1 | awk '{print $2}' | base64 -d >> kubecfg.key

* key 파일 조회를 통하여 api 서버 접근 시 권한이 있는 key 값이 생성되어있는지 확인한다.

  cat kubecfg.key 명령어로 위 스크린샷 확인 가능 (key 파일 조회)



• dashboard API 서버 접근 관련 인증서 생성 (p12 인증서 파일)

 패스워드 생성 메시지 출력

: openssl pkcs12 -export -clcerts -inkey kubecfg.key -in kubecfg.crt -out kubecfg.p12 -name "kubernetes-admin"

* 인증서 생성 명령어 적용 시 패스워드 생성 메시지가 출력이 된다. (상단 스크린샷 확인)



권한 조회 확인 과정

: 접속을 위한 권한 조회 확인 과정을 진행하였다. ls -al kubecfg.p12



• Windows 환경에서 kubecfg.p12 , ca.crt 인증서 적용

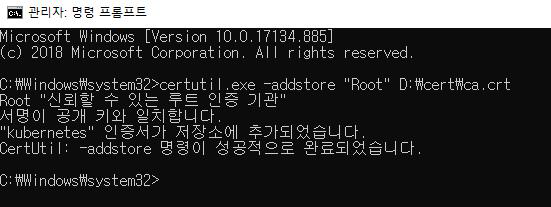

cmd 인증서 관련 작업화면

: 인증서 생성이 완료되면 로컬 환경에 다운로드를 진행하여 인증서 적용을 진행한다.

* 경로 - certutil.exe - [인증서 생성시 PW] "ROOT" [사용자 인증서 지정 경로\ca.crt]



인증서 설치 과정 -1

: certuill.exe -p [인증서 생성시 PW] -user -importPFX [사용자 인증서 지정 경로\kubecfg.p12]

* 위 명령어 입력시 인증서 설치 여부를 묻게 되며 예를 눌러 설치를 진행한다.

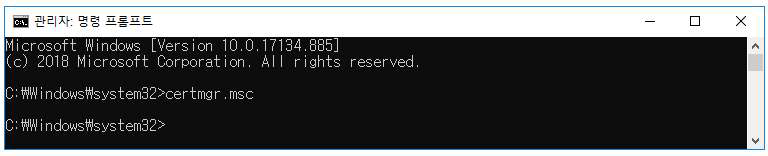

인증서 갱신 및 정보 변경시 조회 과정 -1



인증서 갱ㅅ딘 및 정보 변경시 조회 과정 -2 (삭제 가능)

: 인증서 갱신 및 정보가 변경되어 삭제해야 할 필요가 있을 경우 certmgr.msc 명렁어 실행을 통하여 출력되는 화면을 통하여 인증서 확인 및 삭제가 가능하다.





•  kubernetes용 인증서 발급 과정

개인용 인증서 발급

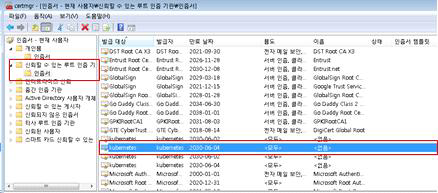

신뢰할 수 있는 루트 인증 기관 인증서 발급

: 개인용 인증서와 신뢰할 수 있는 루트 인증 기관 인증서 발급을 실시한다.



•  인증서 적용 확인 (dashboard 접근 시 URL은 cluster-info 기반 정보/ Master IP로 접속)

- 처음 접속 시 토큰값 입력 후 로그인을 하면 위와 같이 인증서 확인란이 출력이된다.

: https://[마스터 IP]:6443/api/v1/namespaces/kubernetes-dashboard/services/https:kubernetes-dashboard:/proxy/#/overview?namespace=default  로 대시보드 접속 진행



대시보드 초기 접속 화면 - Token값 입력 후 접속

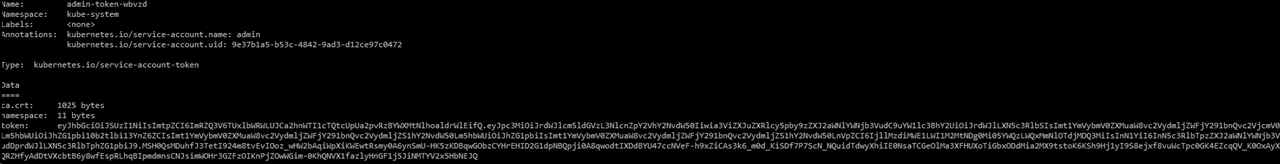

토큰값 조회

:  kubectl describe secret --al-namespaces (전체 조회) 로 생성된 서비스 계정의 전체 토큰값 조회가 가능하다.

* 하단 출력된 것이 토큰값이며 토큰값을 통하여 api server 대시보드 접속 시 인증 및 인가 방식을 통하여 관리자 설정에 접근이 가능하다.







•  대시보드 접속 완료 (서비스 계정을 통한 인증 및 인가 방식 -API 서버 호출)

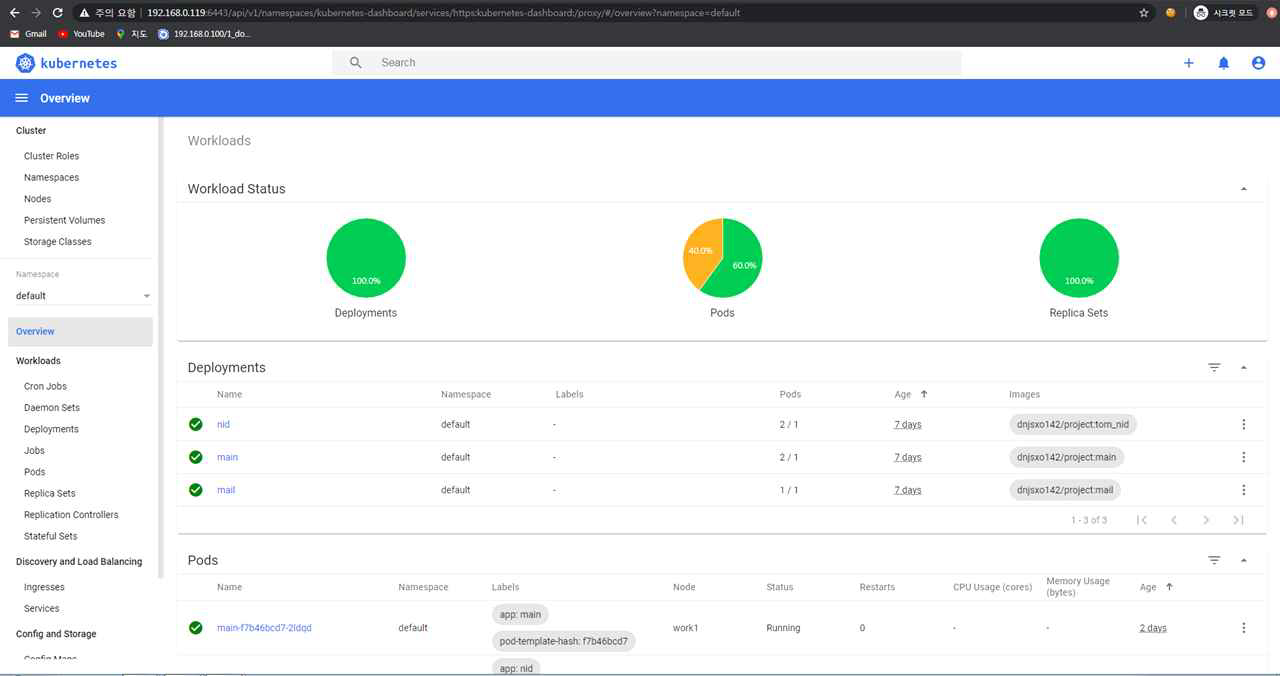

대시보드 접속 완료 화면

: 추후에 구축할 서비스별 POD 관리 및 모니터링 기능을 쉽게 이용하기 위해서 API 서버 대시보드 구축을 진해하였으며 대시보드 구축시 관리 및 모니터링을 수월하게 진행할 수 있다는 장점이 있다.
